Откос — боковая и верхняя поверхность оконного проёма, открытая после того, как раму закрепили и запенили зазор. Внешне это отделка, по сути — завершение узла примыкания, от которого зависят температура поверхности у стекла и срок службы шва.
Что такое откос и зачем он нужен
Рама тоньше стены. После монтажа по периметру проёма остаётся торец стены — кладка или бетон — и монтажный зазор с утеплителем. Снизу узел закрывают подоконник и водоотлив, с трёх остальных сторон — откос.
- Защита шва: снаружи от дождя, ветра и ультрафиолета, изнутри от водяного пара помещения.
- Утепление торца стены: в СП 50.13330.2012 (п. 5.7) оконный откос прямо назван зоной теплопроводного включения наравне с углами.
- Тепловой режим у стекла: вдоль откоса идёт поток тёплого воздуха от радиатора, и геометрия проёма определяет, дойдёт ли он до верха окна.
Нормативная база узла — ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам», введённый в действие приказом Росстандарта от 27.12.2012 № 1983-ст. По п. 5.1.3 конструкция шва включает три или четыре слоя разного назначения. Откос — не слой шва, но от него зависит, сколько эти слои проработают.
Внутренние и наружные откосы: разные задачи
Делать их одинаковыми нельзя: нормируемые характеристики слоёв шва противоположны по смыслу. По ГОСТ 30971-2012 наружный слой — водоизоляционный паропроницаемый, центральный — тепло- и звукоизоляционный, внутренний — пароизоляционный.
Разница задана количественно в приложении А. Сопротивление паропроницанию внутреннего слоя — не менее 2,0 м²·ч·Па/мг (п. А.4.1), наружного — не более 0,25 м²·ч·Па/мг (п. А.2.2). Отсюда соотношение: наружный слой обязан быть минимум в восемь раз паропроницаемее внутреннего. Влага не должна попадать в утеплитель изнутри, а та, что попала, должна свободно уходить наружу: изнутри узел закрывают плотно, снаружи — так, чтобы шов сох.
Вторая задача наружного откоса — защита от солнца. Требование появилось ещё в заменённой редакции ГОСТ 30971-2002 (п. 5.2.4): материалы наружного слоя, не защищённые от солнечных лучей, должны быть устойчивы к УФ-облучению. В опыте САЗИ образец пены облучили УФ-дозой, эквивалентной примерно полутора годам на открытом солнце: пена приобрела ржавый цвет, стала хрупкой, растрескивалась при деформации и разрушалась раньше необлучённого образца. При этом ГОСТ 30971-2012 (п. 5.1.11) требует долговечности швов не менее 20 условных лет.
Чем отделать откосы внутри квартиры
Штукатурка и шпаклёвка
Гипсовая смесь КНАУФ-Ротбанд по описанию производителя предназначена для оштукатуривания стен и потолков внутри помещений с нормальной влажностью, а также в кухнях и ванных комнатах. Толщина слоя на стенах — 5–50 мм, локально до 100 мм, зерно до 1,2 мм, схватывание начинается не ранее 50 минут.
Минус первый — сроки: высыхание порядка семи суток при 20 °C и влажности 60 %, причём производитель относит этот срок к слою около 10 мм; при большей толщине, низкой температуре и без вентиляции дольше, дальше шпаклёвка, шлифовка и окраска. Минус второй — штукатурка не утепляет: слой гипса на холодной кладке повторяет температуру основания.
Сэндвич-панель
Откосная сэндвич-панель ПВХ толщиной 10 мм трёхслойная: лицевой лист ПВХ 1 мм, экструдированный пенополистирол 8 мм, тыльный лист ПВХ 1 мм. Лист 1500×3000 мм, диапазон от −50 °C до +60 °C, лицевая сторона под плёнкой. Панели 24 и 32 мм того же типоряда идут на балконные двери и перегородки.
Утеплитель встроен в материал, монтаж сухой, поверхность готова сразу. Слабое место — лицевой лист 1 мм: удар оставляет вмятину, и панель меняют целиком.
Пластиковая панель, гипсокартон, дерево и МДФ
Стеновая ПВХ-панель отличается принципиально: внутри у неё пустотелые рёбра, а не пенополистирол. Как утеплитель она не работает, под неё закладывают минвату или ЭППС; пазы профилей под такие панели рассчитаны на 8–10 мм.
Для гипсокартонных откосов берут влагостойкий лист ГКЛВ 12,5 мм — маркируется зелёным или синим цветом, содержит гидрофобные и антигрибковые добавки. Монтаж клеевой либо каркасный с закладкой минваты; вариант оправдан на широких проёмах под покраску. Дерево и МДФ ставят в интерьерах с готовой столярной отделкой, защищая кромки от влаги.
| Материал | Параметры | Ограничение |
|---|---|---|
| Гипсовая штукатурка | Слой 5–50 мм, зерно до 1,2 мм, расход ~8,5 кг/м² при 10 мм, сушка слоя 10 мм ~7 суток при 20 °C и 60 % | Только внутри помещений, не утепляет |
| Сэндвич-панель ПВХ 10 мм | ПВХ 1 мм + ЭППС 8 мм + ПВХ 1 мм, лист 1500×3000 мм, от −50 до +60 °C | Лицевой лист 1 мм уязвим к ударам |
| Стеновая ПВХ-панель | Паз профиля 8–10 мм | Пустотелая, утеплитель закладывают отдельно |
| ГКЛВ | 12,5 мм, гидрофобные и антигрибковые добавки, клеевой или каркасный монтаж | Нужны шпаклёвка и окраска |
| Дерево, МДФ | Подгонка по месту | Чувствительны к влажности |
Вывод. Для типовой квартиры оптимальна сэндвич-панель 10 мм: утеплитель внутри материала, работа за один день, финиш не нужен. Штукатурку выбирают при широком проёме, сложной геометрии или когда откос должен быть неотличим от стены, — но только с утеплением торца. ГКЛВ — промежуточный вариант для широких проёмов. Полая ПВХ-панель без закладки утеплителя для оконного проёма не годится.
Чем отделать откосы снаружи
Наружные откосы выше первого этажа выполняют с автовышки, люльки или методом промышленного альпинизма: из проёма шов по всей ширине не перекрывается.
Снаружи откосы на окна работают под дождём, солнцем и в цикле замораживания-оттаивания, поэтому набор материалов другой. Гипсовые смеси исключены: область применения Ротбанда по паспорту ограничена внутренними помещениями, гипс набирает влагу и разрушается на морозе. Применяют цементные составы. Нижняя планка задана ГОСТ 33083-2014: по п. 4.6.3 (таблица 2) марка по морозостойкости смесей для наружных работ — не ниже F25, то есть 25 циклов замораживания-оттаивания. В ГОСТ 28013-98 установлен ряд марок от F10 до F200, а для растворов М4 и М10 и составов без гидравлических вяжущих морозостойкость не назначают — на улице они неприменимы.
Второй вариант — сэндвич-панель ПВХ: диапазон от −50 °C до +60 °C перекрывает уральскую зиму. Используют и металлические откосы из оцинкованной стали с полимерным покрытием. Требование одно: отделка перекрывает шов целиком, но не запирает его — сплошная герметизация периметра силиконом нарушает нормируемую паропроницаемость наружного слоя. Если работы отложены до тепла, шов временно закрывают паропроницаемой лентой: незащищённая пена набирает воду и разрушается под ультрафиолетом.
Что должно быть сделано до откоса
Откос закрывает узел собой: всё, что не сделано под ним, потом не исправляется без демонтажа отделки.
Шов должен быть трёхслойным. ГОСТ 30971-2012 не допускает выполнения всего шва одним материалом. Пена — только центральный теплоизоляционный слой. Снаружи обязателен водоизоляционный паропроницаемый слой (предварительно сжатая лента, мембрана или паропроницаемый герметик), изнутри — пароизоляционный. Если под откосом голая пена с обеих сторон, узел норме не соответствует, и конденсат — вопрос времени.
Если наружной четверти нет — шов герметизируют по контуру. Четверть — выступ стены, который перекрывает шов со стороны улицы. В гладком проёме её нет, и шов выходит на фасад открытым. Тогда наружный слой делают паропроницаемым герметиком по периметру рамы — как правило, акрилатным СТИЗ-А. Он не боится воды и ультрафиолета, но выпускает пар из пены наружу, то есть выполняет ровно ту роль, которую ГОСТ 30971-2012 отводит наружному слою. Сейчас так работает большинство монтажников, мы в том числе. Силикон в этом месте — ошибка: пар он не пропускает, и намокшая пена внутри шва уже не высохнет.
Пустот в шве быть не должно. Полости работают как мостики холода: ПЕНОПЛЭКС называет причиной утечки тепла трещины и пустоты на неотделанных поверхностях откосов. Шов проверяют по периметру, излишки пены срезают заподлицо, каверны доливают.
Торец стены должен быть утеплён. Кладка и бетон в проёме проводят тепло лучше, чем стена с утеплителем, поэтому в зоне откоса температура поверхности всегда ниже, чем на стене рядом. По СП 50.13330.2012 (п. 5.7) температура внутренней поверхности в зоне теплопроводных включений, в углах и оконных откосах должна быть не ниже точки росы внутреннего воздуха при расчётной наружной температуре холодного периода; то же требует ГОСТ 30971-2012 (п. 5.1.7). Нормируемый перепад между температурой воздуха и поверхности конструкции по таблице 5 СП 50.13330.2012 — 2,0–4,5 °C в зависимости от типа конструкции и назначения здания.
Подоконник и водоотлив ставят до откосов. Откос заводят на подоконник сверху: обратная последовательность даёт открытый стык, по которому вода уходит внутрь узла. Заодно проверяют вылет подоконника — перекрытый им радиатор нарушает конвекцию вдоль откоса и стекла, и это одна из причин промерзания, которые называет VEKA.
Расчётные условия помещения. По ГОСТ 30494-2011 (таблица 1) для жилой комнаты в холодный период оптимальная температура 20–22 °C, допустимая 18–24 °C; оптимальная влажность 30–45 %, допустимая не более 60 %. Точка росы для этих условий: при 20 °C и 45 % — около 7,7 °C, при 55 % — около 10,7 °C, при 60 % — около 12,0 °C. Если поверхность откоса холоднее, конденсат выпадает независимо от материала отделки. VEKA рекомендует держать влажность не выше 40 %.
Все перечисленные работы выполняют до установки стартового профиля.
Замер, раскрой и инструмент

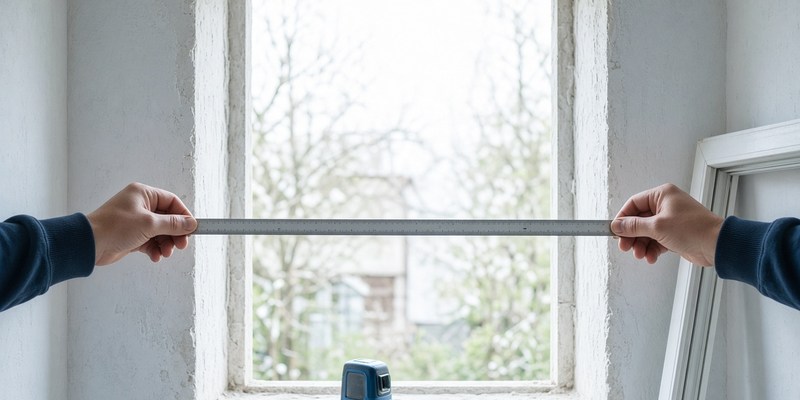

Глубину замеряют от плоскости рамы до наружной грани стены в нескольких точках по каждой стороне. В старом фонде размеры по сторонам расходятся, поэтому кроят по наибольшему. Верхний откос считают по внешним точкам: боковые заводятся под него. Отдельно фиксируют угол рассвета — разворот откоса относительно рамы. Слева и справа он совпадает не всегда, поэтому каждую сторону размечают по своему замеру.
Лист кроят так, чтобы длинная сторона панели шла вдоль откоса без стыков. Режут ножом по линейке в несколько проходов или пилой с мелким зубом на невысоких оборотах: крупный зуб и высокая скорость плавят ПВХ. Плёнку снимают после сборки. Инструмент: рулетка, уровень, нож, лобзик, шуруповёрт, пистолеты для пены и герметика.
Монтаж откоса из сэндвич-панели: пошагово
Стартовый профиль по периметру рамы
Монтаж откосов начинают со стартового профиля. Это П-образный профиль ПВХ типоразмера 30×3000×10 мм: длина три метра, паз под панель 10 мм, полки 30 и 20 мм. Паз подбирают под толщину панели — 10 мм под сэндвич-панель, 8–10 мм под стеновую ПВХ-панель.
Профиль крепят саморезами к раме по периметру, углы стыкуют подрезом под 45°. Он задаёт плоскость откоса, поэтому ставится строго по уровню: даже небольшой перекос профиля даёт заметный клин по длине панели.
Утепление и установка панелей
Полость между торцом стены и будущей плоскостью откоса заполняют утеплителем: узкий зазор — пеной, широкий — экструдированным пенополистиролом или минватой по месту. Пустот быть не должно: 8 мм пенополистирола внутри панели — это отделочный слой, а не утепление торца стены; теплотехнику узла обеспечивает утеплитель, уложенный в проём (СП 50.13330.2012, п. 5.7).
Сначала ставят верхнюю панель, затем боковые — боковые подводят под неё торцами. Панель заводят в паз стартового профиля, прижимают к утеплителю и фиксируют по наружной кромке. Плоскость контролируют уровнем на каждом шаге: после схватывания пены положение не исправить.
F-профиль, углы и герметизация
Наружный торец панели закрывает F-образный профиль ПВХ 3000×55×10 мм. Функции разделены: стартовый отвечает за примыкание к раме, F-профиль — за стык со стеной и углы проёма. Его подрезают под 45°, надевают на торец панели и приклеивают к стене.
Финальный шаг — герметизация. Стыки с рамой, между панелями и с подоконником обезжиривают и проходят силиконовым или акриловым герметиком по малярному скотчу, затем снимают скотч и плёнку. Внутренний контур закрывают сплошь: это та самая пароизоляция — пар помещения не должен попасть в утеплитель шва.
Штукатурный откос: когда оправдан
Штукатурка оправдана в трёх случаях: широкий проём, где панель потребовала бы стыков; арочная или скошенная геометрия; интерьер, где откос неотличим от стены.
Последовательность: торец утепляют, ставят штукатурный профиль по кромке рамы и угловой на внешнем углу, наносят слой 5–50 мм, выдерживают до высыхания — для слоя около 10 мм это порядка семи суток при 20 °C и влажности 60 %, при большей толщине дольше, — затем шпаклюют, шлифуют и красят. Схватывание начинается не ранее 50 минут: объём замеса подбирают так, чтобы выработать его за это время.
Ошибка, делающая вариант проигрышным, — штукатурить холодный торец кладки напрямую. Прочность на сжатие и прочность сцепления к теплотехнике узла отношения не имеют: гипс не заменяет утеплитель. Без утепления торца оштукатуренные откосы на окна промерзают так же, как голая кладка.
Ошибки, из-за которых откос чернеет
Механизм всегда один. Из-за мостика холода поверхность опускается ниже точки росы внутреннего воздуха, влага конденсируется, поверхность остаётся влажной, и на ней развивается грибок. Отделка может быть безупречной — чернеет она из-за того, что под ней.
- Незакрытая пена снаружи. Под ультрафиолетом пена меняет цвет, становится хрупкой и трескается: в опыте САЗИ доза, эквивалентная примерно полутора годам на открытом солнце, привела к растрескиванию образца при деформации. Через разрушенный шов идут продувание и вода.
- Глухая герметизация снаружи. Если наружный контур закрыт непроницаемым материалом, влага из шва не уходит, а норма ограничивает сопротивление паропроницанию наружного слоя сверху.
- Пустоты в шве. Полость даёт точечное промерзание — пятно появляется на конкретном участке.
- Подоконник перекрыл радиатор. Тёплый воздух не доходит до стекла и верхнего откоса. VEKA называет это среди причин промерзания наряду с недостаточным утеплением откосов, расположением окна по толщине стены и неподходящим стеклопакетом.
- Условия, разобранные выше. Отсутствие пароизоляции изнутри, неутеплённый торец стены и повышенная влажность в помещении — каждое из них выводит поверхность откоса за пределы допустимого температурного режима.
Ориентир даёт производитель профиля: VEKA указывает минимально допустимую температуру поверхности стекла со стороны помещения +3 °C и оговаривает, что конденсат допускается только на прозрачных участках стекла, а на непрозрачных его быть не должно. Капли на раме и откосе — дефект узла.
Правильно выполненные откосы на окна — не отделка, а завершение монтажного узла. Если шов трёхслойный, торец утеплён, пустот нет, а влажность держится в норме, узел отработает нормируемые ГОСТ 30971-2012 (п. 5.1.11) 20 условных лет эксплуатации шва — без конденсата и грибка на откосе. Если хотя бы один пункт пропущен, отделка откосов результат не спасёт: она проблему не решит, а только скроет — до первого появления конденсата.
