Балконная дверь открывается чаще окна, а весит больше: полотно со стеклопакетом во всю высоту проёма постоянно нагружает петлевую группу. Отсюда типовой набор жалоб — цепляет порог, ручка не доходит до горизонтали, по низу тянет холодом. Ниже разобрано, как отрегулировать пластиковую дверь по трём осям: высоте, боковому смещению и прижиму.
Симптомы: что чинится регулировкой, а что нет
Регулировкой лечится смещение полотна относительно коробки. Провисание створки — главная причина того, что дверь начинает цеплять порог или нижнюю часть рамы: полотно опускается со стороны ручки под собственным весом. Провисание ускоряют нагрузка на открытую створку, удар створки об откос и слабое армирование профиля. Roto предупреждает: нельзя допускать соударение створки с откосом и вставлять предметы между рамой и створкой.
Второй управляемый симптом — слабый прижим, но только при исправном уплотнителе. Изношенную, рассохшуюся резину цапфами не компенсировать: ход эксцентрика мал, порядка 0,8 мм в каждую сторону.
Настройкой не устраняются ещё три случая. Ручка крутится вхолостую — ломается не она, а основной запор: редуктор или изношенный квадратный штифт. Тугой ход по периметру чаще связан с высохшей и загрязнённой смазкой, чем с геометрией. Ручка не поворачивается вовсе — вероятно, сработал блокиратор ошибочного действия: створка одновременно в поворотном и откидном положении. Снимается нажатием на рычаг блокиратора при повороте ручки в горизонталь.
Инструмент и где находятся точки регулировки
Основной инструмент — шестигранный ключ 4 мм: вся регулировка фурнитуры Roto выполняется именно им. MACO использует три типоразмера: шестигранник 4 мм, биту Torx 15 для прижима и микролифта, биту Torx 20 для поворота байонетного соединения опоры ножниц на 90°. Siegenia TITAN AF требует дополнительно звёздочку T15 и рожковый ключ 11 мм, Winkhaus activPilot — шестигранник 2,5 мм. Плюс плоская отвёртка и карандаш. Этим набором закрываются все три оси: высота, боковое смещение и прижим.

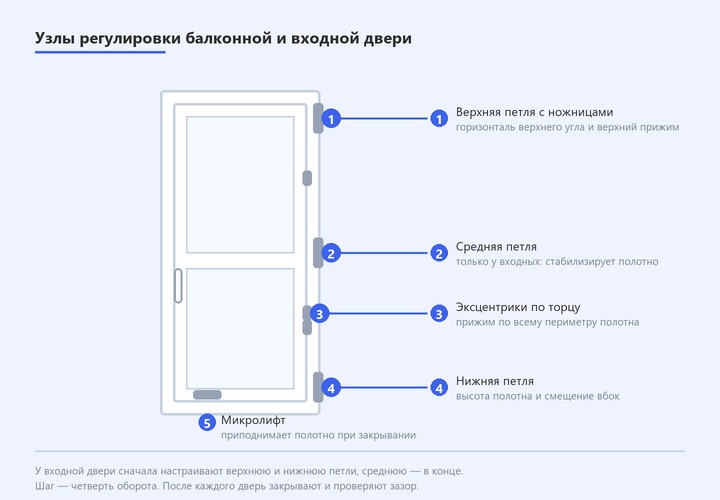

Точки регулировки делятся на три группы. Петлевая: винты закрыты накладками, которые поддевают отвёрткой; высотный винт идёт по оси петли, боковой — в корпусе петли или в опоре. Ножницы вверху створки дают смещение верхнего угла и прижим. Эксцентриковые цапфы на торце створки видны только при открытой двери: со стороны ручки их обычно 3–4, плюс сверху, снизу и у петель. У MACO регулируются и ответные планки: ригельная в пределах −1/+1 мм, планка под крюк — −1,5/+1,5 мм ключом 4 мм.
Как опознать свою фурнитуру
Маркировка нанесена на торцевые планки запора и на петли: по ГОСТ 30674-2023 (п. 5.12.1) устройства запирания в составе изделия должны быть маркированы.
| Система | Инструмент | Высота | Боковое смещение | Прижим |
|---|---|---|---|---|
| Roto NT | 4 мм | +2,5 / −2,0 мм | ±2,0 мм | ±0,8 мм (цапфы E и P) |
| Roto NX | 4 и 2,5 мм | −2,0 / +2,5 мм | ±2,0 мм; ножницы −2,0 / +3,0 мм | ±0,5 мм |
| MACO MULTI-MATIC | 4 мм, Torx 15 и 20 | +2,85 / −1,8 мм | ±2,3 и ±2 мм | ±1 мм ножницы, ±1,5 мм петля |
| Siegenia TITAN AF / iP | 4 мм, T15, ключ 11 мм | ±2 мм | ±2 мм | ±1 мм |
| Winkhaus activPilot | 4 и 2,5 мм | ±3 мм | ±2 мм | ±1,2 мм; ±0,8 мм болтом |
| AXOR Komfort Line K-3 | по инструкции производителя | нижняя петля — две регулировки по ±2 мм, ножницы — ±1 и ±2,5 мм; производитель не разделяет диапазоны по осям | ±1 мм на цапфах | |
Диагностика: находим точку, где именно задевает и дует
Сначала измеряют, куда уехало полотно. Карандашный метод: закрыть створку, обвести её контур по раме в четырёх углах и по серединам кромок, открыть и померить расстояние от линии до кромки рамы — это фактический нахлёст в каждой точке. Норма — 8 мм с допуском ±1 мм равномерно по периметру: наплав 20 мм минус фальцлюфт 12 мм. Если внизу со стороны ручки нахлёст заметно меньше нормы, а вверху больше, створка просела.
Прижим проверяют листом А4: его вставляют в притвор в нескольких точках по периметру, включая петлевую сторону, закрывают дверь и тянут. Лист должен выходить с заметным усилием; где выходит свободно, прижим слабый.
Третья проверка — усилие. ГОСТ 30674-2023 (п. 5.9.5) ограничивает усилие на ручке величиной 100 Н, а Для входных дверных блоков ГОСТ 30970-2014 (п. 5.4.11) нормирует усилие закрывания не более 100 Н и открывания не более 50 Н для групп А и Б, 25 Н для группы В и 2,5 Н для маломобильных групп населения; на балконные двери он не распространяется.
Дверь просела и цепляет порог: регулировка по вертикали
Створку поднимают винтом нижней петли: по часовой стрелке полотно идёт вверх, против — вниз. Типовой ход около ±2 мм, точное значение — по таблице выше. Порядок: снять накладку, вставить ключ, повернуть на четверть оборота, закрыть дверь, проверить зазор — малый шаг обязателен. MACO предупреждает: регулировочный винт петли может выходить наружу максимум на 1 мм, иначе створка способна выпасть из рамы.
Если дверь садится снова через месяц-другой, дело в микролифте — рычажок в боковой части створки или ролик снизу, который при закрывании приподнимает полотно. У MACO блокиратор-приподниматель регулируется по высоте на ±3 мм битой Torx 15, у Siegenia микролифт и балконная защёлка — на ±2 мм ключом 4 мм.
Расклинивание створки
Если винты обеих петель выведены в крайние положения, а полотно всё равно цепляет коробку и ответные планки, нужна работа со стеклопакетом. ГОСТ 30674-2023 (п. 8.7) называет оба способа устранения провисания: регулировка петель либо расклинивание. Жёсткий стеклопакет служит несущим каркасом для гибкого ПВХ-профиля и держит геометрию створки.
ГОСТ 30674-99 (действовал до 01.08.2024, п. 5.6.3) делит подкладки на базовые (выравнивают скос фальца), опорные (переносят вес пакета на конструкцию) и дистанционные (задают зазор до фальца). Длина опорных и дистанционных — 80–100 мм, ширина не менее чем на 2 мм больше толщины стеклопакета, твёрдость опорных — 75–90 единиц по Шору А. Расстояние до углов пакета — как правило, 50–80 мм, при ширине пакета более 1,5 м — до 150 мм; на одной стороне ставят не более двух опорных подкладок. Для балконных дверных блоков п. 5.6.10 рекомендует дополнительные подкладки в местах запирания.
Рихтовочные пластины выпускают толщиной 1–6 мм с цветовой маркировкой: 1 мм белый, 2 мм синий, 3 мм красный, 4 мм жёлтый, 5 мм зелёный, 6 мм чёрный. Все подкладки на одной стороне пакета должны быть одной толщины. Типовые ошибки: подкладка уже толщины пакета и узкие подкладки по диагонали, ведущие к сколу кромки стекла.
Дверь задевает раму сбоку: регулировка по горизонтали
Верхний угол двигают винтом верхней петли или ножниц, нижний — боковым винтом нижней петли или опоры. Поворот по часовой стрелке подтягивает створку к петле, против — отводит в сторону ручки. Roto указывает по ширине ±2 мм сверху и снизу, у Roto NX ножницы — −2,0 / +3,0 мм; у Winkhaus activPilot Select и Siegenia TITAN — ±2 мм.
Трёт вверху со стороны ручки — подтягиваем верхний угол к петле, внизу — работаем нижней петлёй. Если после этого перестала доставать цапфа в противоположном углу, винт возвращают на четверть оборота. Регулировка балконной двери по горизонтали почти всегда идёт парой с вертикальной: провисшая створка одновременно уезжает вниз и разворачивается вокруг нижней петли.
Дует из закрытой двери: настройка прижима
Прижим задают цапфы на торце створки: круглые с меткой, овальные под рожковый ключ или плоскогубцы, со шлицем под отвёртку, с внутренним шестигранником 4 мм и под Torx. Овальная читается по ориентации: вертикально — минимальный прижим (летний режим), горизонтально — максимальный (зимний), диагональ — среднее. У круглой метка в сторону улицы означает слабый прижим, в сторону помещения — усиленный.
Диапазоны по типам: вращающаяся R — ±1,2 мм, статичная E — ±0,8 мм, эксцентриковая — ±0,8 мм (крутится рукой), роликовая — ±1 мм, овальная — ±1,5 мм, грибовидная противовзломная — ±0,55 мм.
Все цапфы по периметру поворачивают синхронно и на одинаковый угол, иначе прижим станет неравномерным и створку перекосит. У цапф типа V поворот меняет и высоту: в Roto NT 90° дают ±0,8 мм прижима и ±0,2 мм по высоте, 360° — ±0,8 мм по высоте. Постоянно включённый зимний режим увеличивает усилие поворота ручки и ускоряет износ уплотнителя и фурнитуры.
Входная пластиковая дверь на трёх петлях
Входные ПВХ-двери навешивают на три усиленные петли, где средняя — стабилизирующая: она удерживает полотно от прогиба в середине. Регулировка входной двери отличается порядком: сначала настраивают крайние петли, верхнюю и нижнюю, среднюю трогают в самом конце — ею доводят положение полотна. По высоте сначала выставляют одну петлю, остальные доводят до упора, чтобы вес распределился равномерно.
Дверные петли регулируются в трёх плоскостях. SIMONSWERK SIKU 3D даёт бесступенчато ±5,0 мм вбок, +5,0 / −1,0 мм по высоте и до ±2,0 мм по прижиму — все три одним шестигранником 4 мм при закрытой двери. Роликовая петля Dr. Hahn KT-RN настраивается на ±3 мм по горизонтали, ±3 мм по высоте и ±0,7 мм по прижиму при массе полотна до 160 кг, Roto Solid C C7.140 — на +4 / −2 мм, ±3 мм и ±1 мм при массе до 140 кг. У петли Easy 3D один полный оборот винта соответствует ровно 1 мм перемещения, ключ SW 4.
Ручка, замок и защёлка
Люфт и проворачивание ручки обычно устраняются подтяжкой двух винтов под декоративной накладкой: накладку поворачивают на 90°, винты затягивают отвёрткой, не перетягивая. Если ручка продолжает крутиться вхолостую, дело в основном запоре, и нужна замена узла. Если же при открытой створке ручка проходит все положения, а при закрытой не доходит, привод исправен: цапфа упирается в ответную планку.
ГОСТ нормирует силу на ручке в ньютонах, а DIN 18055 — крутящий момент: по данным AXOR его предел 10 Н·м. Расстояние между петлями и точками запирания по ГОСТ 30674-99 (действовал до 01.08.2024, п. 5.8.2), как правило, не превышает 800 мм.
Балконная защёлка — отдельный регулируемый узел. У MACO MULTI-MATIC и MULTI-TREND она настраивается в двух направлениях, на ±2 мм и ±0,5 мм ключом 4 мм; у Siegenia защёлка Snapper регулируется по высоте на ±2 мм тем же ключом, у Winkhaus рамная часть трёхфункционального элемента — на ±3 мм.
Когда регулировка не спасёт
Первый признак — винты выведены в крайние положения, а зазоры не выровнялись. Второй — уплотнитель потерял эластичность. Третий — геометрия вышла за допуски. ГОСТ 30674-2023 (п. 5.3.4) ограничивает разность длин диагоналей рамочных элементов величиной 2,0 мм при длине стороны створки до 1400 мм и 3,0 мм при большей длине, а п. 5.3.9 задаёт прогиб нижнего горизонтального профиля створки не более 2,0 мм.
Стандарты у балконной и входной двери разные: ГОСТ 30970 (редакция 2014 года и введённая с 01.03.2024 редакция 2023 года) на балконные двери не распространяется. Балконные двери из ПВХ нормирует ГОСТ 30674-2023, введённый с 01.08.2024 взамен ГОСТ 30674-99, а поворотно-откидную фурнитуру — ГОСТ 30777-2012, действующий в России с 01.01.2014.
Отдельный случай — перегруз. ГОСТ 30674-99 (действовал до 01.08.2024, п. 5.1.4) ограничивает расчётную массу створок белого цвета 80 кг, изделий других цветов — 60 кг, площадь открывающегося элемента — 2,5 м². Тот же стандарт (п. 5.8.3) в балконных дверных блоках рекомендует крепить петли в усилительные вкладыши. Ситуация, когда пластиковая дверь не закрывается вовсе и упирается в раму всей кромкой, обычно означает именно это либо просадку проёма.
Профилактика: график обслуживания двери
ГОСТ 30674-2023 (п. 5.4.5) закладывает испытание на безотказность в 20 000 циклов «открывание — закрывание»: балконная дверь расходует этот ресурс быстрее окна: её открывают чаще.
- Дважды в год, весной и осенью. Смазка подвижных деталей и точек прижима кисточкой; Roto допускает машинное масло. При интенсивной эксплуатации — 2–3 раза в год.
- Перед смазкой — чистка. Фурнитуру и дренажные отверстия очищают жёсткой щёткой: смазка поверх грязи ускоряет износ, а забитый дренаж ведёт к скоплению воды в фальце.
- Чем нельзя. Roto запрещает средства с кислотными и агрессивными соединениями — они повреждают антикоррозийное покрытие. MACO предписывает мягкую тряпку и pH-нейтральное средство, без жёстких губок.
- Уплотнитель отдельно. Силиконовая смазка или специальные средства ухода. Машинное и растительное масло на резину наносить нельзя, как и составы с кислотами и смолами и вазелин.
- Сезонный прижим. Осенью цапфы переводят в усиленное положение, весной возвращают в среднее — синхронно по периметру.
- Раз в сезон — карандашный контроль. Обвод контура створки показывает начало просадки задолго до того, как полотно начнёт цеплять порог.
Регулировка балконной двери по такому графику сводится к четверти оборота ключа раз в полгода и снимает вопрос о переборке фурнитуры. Остальное задаёт комплектация при заказе: ГОСТ 30674-2023 (п. 5.9.4) рекомендует регулируемые петли, блокираторы ошибочного действия и защиту створки от провисания.
