Из-под створки дует, окно перестало закрываться или ручка встала посередине и не идёт дальше. В большинстве случаев регулировка пластикового окна занимает двадцать минут и требует одного шестигранника, без вызова мастера и без снятия створки. Ниже разобрано, как отрегулировать пластиковое окно самостоятельно: что именно крутить, на сколько и в какой момент нужно остановиться и позвать сервис.
Что в окне регулируется, а что нет
Регулировке поддаются четыре вещи: сила прижима створки к уплотнителю, положение створки по вертикали, положение по горизонтали и ход ручки. Всё это меняется винтами и эксцентриками штатной фурнитуры.
Не регулируется геометрия рамы, сварные углы, стеклопакет и сам профиль. Если раму повело при монтаже или стеклопакет запотел изнутри, никакая регулировка пластикового окна не поможет, там другая работа.
Отдельно про допуски. По ГОСТ 30674-99 отклонение кромок от прямолинейности не должно превышать 1,0 мм на 1 метр длины, а разность диагоналей створки — 2,0 мм при стороне до 1400 мм и 3,0 мм при большей стороне. Если створка «винтом» и выходит за эти значения, фурнитура это не компенсирует.

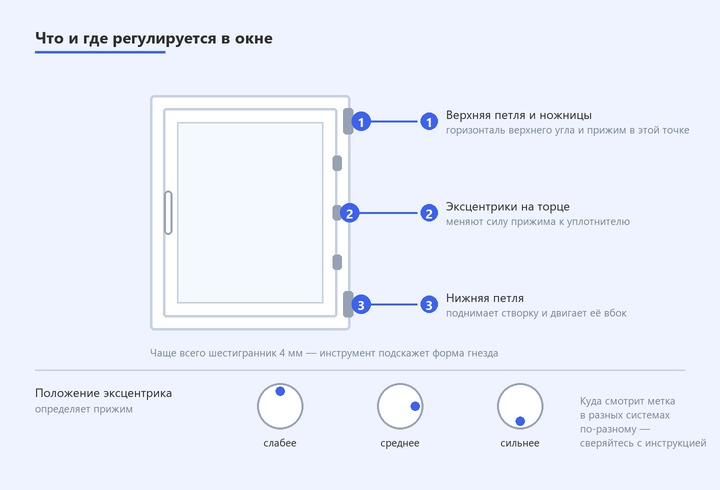

Где на створке искать регулировочные точки
Прежде чем разбираться, как отрегулировать окна пластиковые, найдите точки настройки. Откройте створку и посмотрите на её торец со стороны ручки и на петли. Всё находится там, ничего разбирать не нужно.
Эксцентрики на торце створки
Эксцентрики, они же цапфы, — это металлические выступы на торце створки, которые при закрывании заходят за ответные планки на раме. Именно они прижимают створку к уплотнителю.
Количество зависит от высоты створки: на невысокой их две-три, на створке от полутора метров бывает пять и больше. Регулировать нужно все, иначе прижим получится неравномерным.
Форма подскажет инструмент. Шестигранное гнездо в торце — шестигранник 4 мм, это самый частый случай. Гнездо-звёздочка — Torx T15. Круглая цапфа под накидной ключ — SW11 у Siegenia. Овальная цапфа без гнезда поворачивается пассатижами или рожковым ключом на 9.
Нижняя и верхняя петля, механизм «ножницы»
Нижняя петля отвечает за подъём и опускание створки и за смещение вбок. Регулировочные винты закрыты декоративной накладкой, она снимается руками, без инструмента.
Верхний узел — «ножницы» — отвечает за положение верхнего угла по горизонтали и за прижим в этой точке. Работает при открытой створке.
Диапазоны у основных марок фурнитуры близкие. У Roto NT нижняя опора даёт по высоте ±2,0 мм и по горизонтали от −2,0 до +2,5 мм, верхний узел по горизонтали от −2,0 до +3,0 мм. У MACO Multi-Matic высота +2/−1 мм, боковое смещение +2/−1,5 мм. Больше этих значений выкрутить не получится, и пытаться не нужно.
Инструмент, который понадобится
Список короткий:
- шестигранник 4 мм — основной инструмент, им делается 80% работы;
- звёздочка Torx T15 — для противовзломных цапф MACO и для микролифта;
- крестовая отвёртка — снять накладку с петли, подтянуть винт ручки;
- рожковый ключ на 9 или пассатижи — для овальных цапф;
- лист обычной бумаги — для проверки прижима.
Шестигранник берите Г-образный, с длинным плечом: у прямого не хватит рычага, а на цапфе легко сорвать грань. Одного ключа 4 мм хватает для Roto, MACO, Siegenia и Winkhaus — все четыре производителя указывают этот размер в своих инструкциях как основной.
Зимний и летний режим: что это на самом деле
Отдельной кнопки «зима» в окне нет. То, что называют режимом, это положение эксцентриков, то есть сила, с которой створка поджимается к уплотнителю. Поэтому вопрос, как пластиковые окна перевести в зимний режим, сводится к одному действию: повернуть цапфы. Зимой прижим усиливают, летом ослабляют, чтобы уплотнитель отдыхал.
Размах небольшой и строго нормирован. По ГОСТ 30777-2023 обычная запорная цапфа даёт ±0,75 мм, то есть полный ход от крайнего летнего до крайнего зимнего положения составляет 1,5 мм. У противовзломных роликовых цапф размах меньше, 1,1 мм. У Roto поворот цапфы на 90° меняет прижим на 0,8 мм, у Siegenia Titan диапазон до ±1 мм.
Вот как перевести пластиковые окна в зимний режим самостоятельно, за пять шагов:
- Откройте створку и найдите все эксцентрики на её торце.
- Наденьте на цапфу шестигранник 4 мм или обхватите её пассатижами, если гнезда нет.
- Поверните так, чтобы метка на цапфе смотрела внутрь помещения, в сторону уплотнителя. Это максимальный прижим.
- Повторите на каждой цапфе. Пропущенная точка перекосит прижим по всему контуру.
- Закройте окно и проверьте прижим листом бумаги.
Если разбираетесь, как поставить зимний режим на пластиковые окна, впервые, начните с одной цапфы и проверьте результат листом бумаги, прежде чем крутить остальные. Чтобы вернуть окно в летнее положение, разверните метки в обратную сторону, на улицу. Полный переход из одного крайнего положения в другое — это поворот на 180°.
Как понять, в каком режиме окно стоит сейчас
Смотрите на риску: это чёрточка, точка или звёздочка на теле цапфы. Метка направлена в комнату, стоит зимний прижим. Метка смотрит на улицу, летний. Метка вверх или вниз, среднее заводское положение, в котором окно к вам и приехало.
Если риски нет вовсе, ориентируйтесь на смещение тела цапфы относительно планки на торце: смещено наружу — слабый прижим, по центру — стандартный.
Бывает фурнитура без регулировки прижима: цапфа круглая, гладкая, без метки и без гнезда под ключ. Как переключить окна на зимний режим в этом случае, ответа нет: физически это невозможно, прижим меняется только через петли.
Когда переводить и чем вреден постоянный зимний режим
Для Урала разумный срок, когда пора перевести окна пластиковые в зимний режим, это конец октября, обратно в летнее положение — начало апреля. Ориентируйтесь не на календарь, а на устойчивый переход через ноль.
Круглый год держать максимальный прижим не стоит. Уплотнитель постоянно сжат, не восстанавливается и быстрее теряет эластичность, а нагрузка на цапфы и ответные планки растёт. По ГОСТ 30778-2001 нормативная долговечность уплотняющих прокладок — не менее 10 условных лет, на практике сервисные службы называют 8–15 лет, и постоянный зимний прижим сдвигает этот срок к нижней границе.
Проверка прижима до и после регулировки
Тест листом бумаги делается за минуту. Вложите обычный лист между створкой и рамой, закройте окно, потяните лист на себя.
Лист выходит свободно — прижима нет. Рвётся или держится намертво — прижим избыточный. Правильно, когда лист вытягивается с заметным усилием, но не рвётся.
Пройдите так весь периметр с шагом 20–30 см. Разница в усилии между углами и серединой показывает, какие цапфы недокручены.
Если по всему периметру прижим ровный, а из окна всё равно тянет, проверьте другие места. Часто дует не из створки, а из монтажного шва, из-под подоконника или из стыка откоса с рамой. Поднесите ладонь или зажигалку по контуру примыкания рамы к стене: там регулировка не поможет, нужна герметизация.
Створка провисла и цепляет раму
Симптом простой: створка задевает раму нижним углом со стороны ручки, окно закрывается с усилием, на уплотнителе или на раме виден натёртый след.
Порядок действий:
- Найдите точку касания. Проведите по периметру листом бумаги при почти закрытой створке или посмотрите, где стёрся уплотнитель.
- Откройте створку и снимите декоративную накладку с нижней петли.
- Найдите вертикальный регулировочный винт сверху петли. Вставьте шестигранник 4 мм.
- Поворот по часовой стрелке поднимает створку, против — опускает. Крутите на четверть оборота и проверяйте, не закрывая окно полностью.
- Если створка цепляет сбоку, работайте горизонтальным винтом нижней петли и винтом верхнего узла «ножницы».
Держите в голове предел: по вертикали фурнитура даёт около 2 мм, по горизонтали 2–3 мм. Если этого не хватило, дело не в регулировке, а в геометрии створки или в осевшей раме.
Пластиковое окно не закрывается: разбор по симптомам
Если пластиковое окно не закрывается, сначала определите симптом, а не крутите наугад. Разбор ниже отвечает на главный вопрос: окно не закрывается пластиковое что делать в каждом конкретном случае.
| Симптом | Причина | Что делать | Самому? |
|---|---|---|---|
| Ручка не идёт при открытой створке | Сработал блокиратор ошибочного действия | Прижать створку, утопить язычок на торце, повернуть ручку | Да |
| Створка висит на нижней петле | Ручку повернули при открытой створке | Прижать верхний угол к раме, вернуть на «ножницы» | Да, вдвоём |
| Ручка болтается, окно не запирается | Ослаб винт под накладкой ручки | Развернуть накладку, подтянуть два винта | Да |
| Ручка проворачивается вхолостую | Сломан квадрат ручки или привод | Замена ручки, при поломке привода — сервис | Частично |
| Створка цепляет раму снизу | Провисание | Поднять створку нижней петлей | Да |
| Закрывается, но дует по периметру | Слабый прижим | Перевести цапфы в зимнее положение | Да |
| Дует при максимальном прижиме | Изношен уплотнитель | Замена контура | Нет |
| Заклинило в проветривании | Смещение планки, износ ножниц | Диагностика на месте | Нет |
Ручка не поворачивается при открытой створке
Это блокиратор ошибочного действия — по ГОСТ 30777-2012 обязательный элемент, который не даёт створке одновременно открыться и откинуться. Он сработал, потому что ручку повернули на весу.
Прижмите створку к раме, найдите на торце со стороны ручки подпружиненный металлический язычок, утопите его пальцем и одновременно поверните ручку вниз.
Створка повисла на нижней петле
Классика: ручку повернули, когда окно было распахнуто, и верхний угол сошёл с «ножниц». Створка держится на одной нижней петле.
Придержите створку, прижмите откинутый верхний край к раме перпендикулярно плоскости, чтобы ножницы вошли в зацепление, и только потом переводите ручку. Створку весом больше 20 кг лучше ловить вдвоём: на весу она тянет петлю вниз и легко деформирует её.
Заклинило в режиме проветривания
Проверьте положение ручки: закрыто — вниз, поворот — горизонтально, откид — вертикально вверх. Промежуточные положения фурнитура не любит.
Если ручка стоит правильно, а створка не идёт, не дожимайте силой. ГОСТ 30777-2012 ограничивает усилие на ручке: 50 Н для поворотного открывания и 100 Н для поворотно-откидного, момент не более 10 Н·м. Это примерно 5 и 10 кг на ручке. Всё, что больше, ломает привод, а не открывает окно.
Дует, хотя прижим уже максимальный
Значит, регулировка исчерпана и дело в уплотнителе. Проверьте его пальцем: рабочий контур мягкий и пружинит, изношенный задубел, не восстанавливает форму после нажатия, местами потрескался.
По ГОСТ 30778-2001 уплотнители из EPDM рассчитаны на работу от −50 до +80 °C, силиконовые от −60 °C. Проблема обычно не в морозе, а в возрасте и в отсутствии ухода: контур сохнет, садится и перестаёт держать.
Осмотрите углы. Разрыв контура в углу и продавленный участок напротив цапфы дают продувание при любом прижиме. Уплотнитель меняется целиком по периметру, кусками его не ставят.
Обслуживание, после которого регулировка не понадобится
Регулярный уход снимает большую часть поводов думать, как регулировать окна пластиковые. Все четыре крупных производителя фурнитуры, Roto, MACO, Siegenia и Winkhaus, требуют обслуживания не реже раза в год. Для интенсивной эксплуатации интервал сокращается до 6 месяцев.
Чек-лист на сезон:
- Раз в 6–12 месяцев. Смазать подвижные узлы фурнитуры маслом без кислот и смол, ответные планки — пластичной смазкой.
- Раз в 6–12 месяцев. Обработать уплотнитель силиконовой смазкой на водной основе.
- Раз в месяц. Провернуть фурнитуру во все положения, даже если окном не пользуетесь. Это прямое требование MACO.
- Дважды в год. Прочистить водоотводящие отверстия в нижней части рамы.
- Октябрь и апрель. Перевести цапфы в зимнее и летнее положение.
- Раз в год. Проверить прижим листом бумаги по всему периметру.
Чем нельзя: WD-40 и прочие растворители ржавчины, силиконовые аэрозоли с растворителем, растительное масло. MACO запрещает все три класса прямым текстом. Растворитель вымывает заводскую смазку из механизма, а масло собирает пыль и превращается в абразив.
Когда не крутить самому и звать мастера
Регулировка пластикового окна своими силами заканчивается там, где начинается ремонт. Стоп-лист короткий:
- сорвана резьба регулировочного винта или лопнула цапфа;
- створка деформирована, разность диагоналей больше 3 мм;
- окно заклинило в проветривании при правильном положении ручки;
- дует при максимальном прижиме и задубевшем уплотнителе;
- сломан привод, ручка проворачивается вхолостую;
