Стеклопакет — это самая большая по площади часть окна. В двух расчётах на один проём стоят строки 4-16-4 и 4И-14Ar-4-14-4, а цены отличаются заметно. Разбираем, что такое стеклопакет, какие бывают стеклопакеты для пластиковых окон и почему двухкамерный — это три стекла, а не два.
Что такое стеклопакет и из чего он состоит
Стеклопакет — это герметичное изделие из двух или трёх листов стекла. По ГОСТ 24866-2014 листы соединены по контуру дистанционными рамками и герметиками, между ними получаются замкнутые камеры. Камеры заполняют сухим воздухом или инертным газом.
Простыми словами стеклопакет — это стеклянный бутерброд заводской сборки. Кромку склеивают намертво, поэтому проблему внутри камеры лечат только заменой блока.
Стёкла, дистанционная рамка, осушитель, герметик
Стекло. Тоньше 4 мм по ГОСТ 24866-2014 в стеклопакет не ставят, ходовые толщины — 4, 5, 6 и 8 мм. Запись 4М1 означает стекло 4 мм марки М1: марка отвечает за качество поверхности, не за энергосбережение.

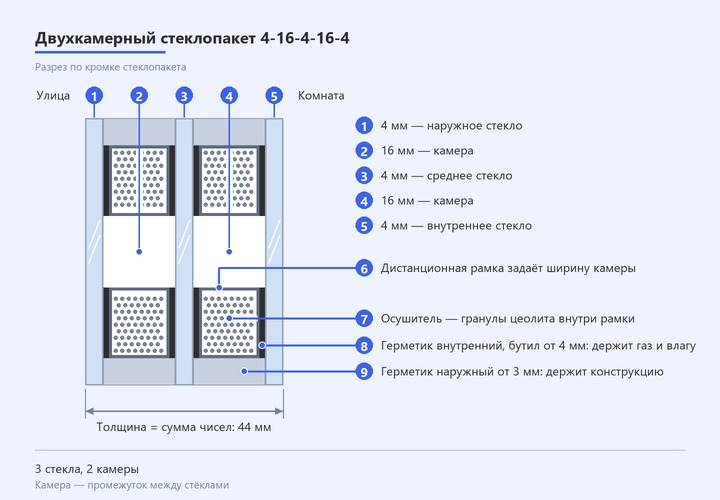

Дистанционная рамка для стеклопакета. Полая планка по периметру, задаёт ширину камеры. Для наружного остекления ГОСТ 24866-2014 разрешает от 8 до 36 мм, для внутреннего от 6 мм.
Осушитель. Гранулы цеолита (молекулярное сито) внутри рамки, ими заполняют не меньше половины объёма. Они забирают влагу из камеры. Точка росы — температура, при которой влага из воздуха выпадает каплями, — внутри исправного пакета не выше минус 45 °C, у морозостойкого минус 55 °C. Цифра про сухость камеры, а не про мороз, который выдержит окно.
Герметик. Кромку проклеивают в два слоя: внутренний бутиловый от 4 мм держит газ и влагу, наружный от 3 мм держит конструкцию. Слои кладут толще минимума, вместе по глубине они дают не меньше 9 мм.
Разгерметизация. Контур повреждён, осушитель насытился, в камеру зашёл влажный воздух. Между стёклами появляется налёт, стереть его нельзя. Долговечность по ГОСТ 24866-2014 не меньше 20 условных лет, гарантия не меньше пяти лет со дня отгрузки.
Камеры и стёкла: почему двухкамерный — это три стекла
Камера — это промежуток между стёклами, а не само стекло. Однокамерный стеклопакет — два стекла и одна камера между ними. Двухкамерный — три стекла и две камеры. ГОСТ 24866-2014 знает ровно два типа: СПО (однокамерный) и СПД (двухкамерный), пакеты из четырёх стёкол идут только по отдельному согласованию.
Разговорные названия считают стёкла, отсюда путаница:
- Стеклопакет двойной — так называют однокамерный, стёкол в нём два.
- Тройной стеклопакет — это двухкамерный: стёкол три, камеры две.
- Стеклопакет одинарный — обычно тот же однокамерный. В нормативе одинарной называют конструкцию с одной рамой, а не стеклопакет.
- Окно двухкамерное — окно с двухкамерным стеклопакетом, у самого окна камер нет.
Так что ответ на вопрос, двухкамерный стеклопакет сколько стёкол, один: три.
Как посчитать камеры в уже стоящем окне. Три шага:
- В сумерках поднести к стеклу зажигалку: каждое стекло даёт два отражения. Четыре огонька — однокамерный, шесть — двухкамерный.
- Измерить толщину пакета по торцу створки. Около 24 мм — однокамерный, от 32 до 44 мм — двухкамерный.
- Найти маркировку на дистанционной рамке: там формула и дата сборки.
Формула стеклопакета: как читать 4-16-4
Формулу читают слева направо, с улицы в комнату. Числа идут по очереди: стекло, промежуток, стекло, промежуток, стекло. Первое число — толщина наружного стекла в мм, второе — ширина промежутка, то есть камеры, и так до конца. Буква у стекла означает вид или покрытие, буква у камеры — газ.
4-16-4. Два стекла по 4 мм и камера 16 мм с осушенным воздухом. Толщина 24 мм, вес около 20 кг/м². Базовый однокамерный стеклопакет.
Стеклопакет 4-14-4-14-4. Три стекла по 4 мм и две камеры по 14 мм, заполнение воздушное. Толщина 40 мм, вес около 30 кг/м².
4М1-14-4-14-И6. Пример из ГОСТ 30674-2023: наружное стекло 4 мм марки М1, две камеры по 14 мм, внутреннее энергосберегающее стекло 6 мм. Толщина 42 мм, вес около 35 кг/м².
Толщина пакета — сумма всех чисел формулы. Каждый миллиметр стекла даёт 2,5 кг на квадратный метр: стекло 4 мм весит 10 кг/м².
| Формула | Стёкол | Камер | Толщина, мм | Вес, кг/м² | Сопротивление теплопередаче, м²·°C/Вт | Где применяют |
|---|---|---|---|---|---|---|
| 4-16-4 | 2 | 1 | 24 | 20 | 0,35 | балкон, подсобные |
| 4К-16-4 | 2 | 1 | 24 | 20 | 0,51 | лоджия, дача |
| 4И-16-4 | 2 | 1 | 24 | 20 | 0,56 | узкий профиль |
| 4-10-4-10-4 | 3 | 2 | 32 | 30 | 0,50 | комната, тихий двор |
| 4-16-4-16-4 | 3 | 2 | 44 | 30 | 0,54 | комната, широкий профиль |
| 4М1-14-4-14-И6 | 3 | 2 | 42 | 35 | 0,68 | северная сторона |
Последняя колонка — про стеклопакет без рамы. У окна в сборе цифра другая, обычно ниже, и с нормативом сверяют именно её.
Обозначения стёкол и заполнения камер
| Индекс | Что означает | Что даёт |
|---|---|---|
| И | мягкое низкоэмиссионное покрытие | эмиссия не выше 0,06, отражает тепло в комнату |
| К | твёрдое низкоэмиссионное покрытие | эмиссия не выше 0,18, стойкое покрытие |
| Ст, См | солнцезащитное покрытие | срезает часть солнечной энергии летом |
| З | закалённое стекло | при бое осыпается мелкой крошкой |
| СМ1–СМ4, Р1А–Р5А | триплекс и класс защиты | осколки остаются на плёнке |
| Ar, Kr | аргон или криптон в камере | газ хуже воздуха проводит тепло |
Воздух или аргон. ГОСТ 24866-2014 требует одного: газом заполняют не меньше 90% объёма камеры. Скорость утечки в стандартах не нормирована, обещания про процент в год проверить нечем. Прибавку газ даёт: по справочным таблицам двухкамерный пакет с твёрдым покрытием и аргоном идёт как 0,65 м²·°C/Вт против 0,58 без него.
Однокамерный или двухкамерный: что выбрать
Сопротивление теплопередаче — мера того, насколько хорошо конструкция держит тепло: чем число больше, тем теплее. Таких чисел три, и их путают между собой:
- цифра рамы: около 1,05 м²·°C/Вт у профиля глубиной 82 мм;
- цифра стеклопакета: от 0,35 до 0,68 м²·°C/Вт, они в таблице выше;
- приведённое сопротивление окна в сборе: рама и стеклопакет вместе. Нормируют именно его, и оно ниже цифры рамы.
В рекламе обычно показывают цифру рамы, а выдают её за цифру окна в сборе.
Ориентир для Екатеринбурга. Отопительный период — 220 суток со средней температурой минус 5,5 °C. Разницу с комнатными плюс 20 °C умножают на длину периода: 25,5 градуса на 220 суток дают 5610 градусо-суток. По ним СП 50.13330.2024 и задаёт окну около 0,58 м²·°C/Вт. В ГОСТ 23166-2024 то же разложено по классам, и чем ближе класс к А1, тем окно теплее: 0,58 — это класс В2, от 0,55 до 0,59; Б1 начинается с 0,70, самый тёплый А1 — с 0,80.
Двухкамерные стеклопакеты теплее и тише, однокамерный стеклопакет легче, тоньше и светлее. Разница между однокамерным и двухкамерным стеклопакетом в цифрах:
| Параметр | 4-16-4 | 4-16-4-16-4 | 4И-16-4 с энергосбережением |
|---|---|---|---|
| Сопротивление теплопередаче, м²·°C/Вт | 0,35 | 0,54 | 0,56 |
| Толщина, мм | 24 | 44 | 24 |
| Вес, кг/м² | 20 | 30 | 20 |
| Светопропускание | наибольшее | ниже на одно стекло | покрытие пропускает от 86% света |
| Шумозащита | самая слабая | лучше при разной толщине стёкол | как у базового однокамерного |
| Цена | базовая | выше на стекло и рамку | выше базовой, ниже двухкамерного |
Случай, когда однокамерный выигрывает. Однокамерный с мягким энергосберегающим покрытием даёт 0,56 м²·°C/Вт, а обычный двухкамерный от 0,50 до 0,54. Энергосберегающие стеклопакеты на двух стёклах обгоняют двухкамерные по теплу, остаются легче на 10 кг/м² и тоньше на 20 мм. Однокамерные окна с и-стеклом выручают там, где профиль узкий.
Обратная сторона: по шуму он остаётся однокамерным, покрытие работает с теплом, а не со звуком.
Виды стёкол и что они реально дают
Флоат-стекло: что это. Обычное прозрачное силикатное стекло, отлитое на расплаве олова. Флоат — способ производства, а не сорт, это база любой формулы.
Энергосберегающее стекло с мягким покрытием (и-стекло). Коэффициент эмиссии не выше 0,06, покрытие отражает тепловое излучение обратно в комнату. Светопропускание при 4 мм не меньше 86%. Минус: покрытие боится воздуха и влаги, поэтому по кромке его снимают полосой 8–10 мм, а стекло ставят только внутрь пакета.
Энергосберегающее стекло с твёрдым покрытием (к-стекло). Эмиссия не выше 0,18, втрое хуже и-стекла. Зато покрытие стойкое к влаге, кислоте и истиранию, поэтому стекло режут и монтируют как обычное.
Мультифункциональное и солнцезащитное. Покрытие работает в обе стороны: зимой держит тепло, летом отсекает часть солнца. В формуле ему отвечают буквы Ст или См, в прайсах пишут solar. Стекло solar имеет смысл на южных и западных окнах, светопропускание у марок разное.
Закалённое (буква З). Прочнее обычного и безопаснее при бое: длинных острых осколков не даёт, рассыпается крошкой. Это и проверяют счётом: осколок не крупнее 3 см², а на площадке 50 на 50 мм их набирается не меньше 40 штук, то есть крошка мелкая. Держит перепад 200 °C. После закалки стекло не режут, размер задают заранее.
Триплекс, он же многослойное стекло. Два стекла, склеенных плёнкой: при ударе осколки остаются на ней. Одно и то же изделие пишут двумя способами. 4-0,76-4 — два стекла по 4 мм и плёнка 0,76 мм между ними. 4.4.2 — та же запись короче: четвёрки это стёкла, двойка — число слоёв плёнки по 0,38 мм. Классы защиты: СМ1–СМ4 по безопасности, Р1А–Р5А по ударостойкости, Р6В–Р8В по взлому.
Матовое и тонированное. Узорчатое стекло рассеивает свет и закрывает обзор, окрашенное в массе не выгорает. Оба забирают часть света.
Дистанционная рамка: алюминий или тёплая
По краю стеклопакета всегда холоднее, чем в центре: рамка соединяет наружное стекло с внутренним. Алюминий проводит тепло хорошо, краевая зона работает мостиком холода. Отсюда полоска конденсата внизу стекла по всей ширине створки.
Дело не в материале, а в результате: СП 50.13330.2024 требует, чтобы температура на внутренней поверхности остекления нигде не падала ниже 3 °C, включая край у штапика — рейки, которая прижимает пакет.
Чем в комнате влажнее, тем выше точка росы. При 20 °C и влажности 30% это 1,9 °C, при 45% — 7,7 °C, при 55% — 10,7 °C, при 60% — 12,0 °C: край холоднее этой отметки мокнет. Три градуса из норматива — крайний допуск, а не рабочая температура кромки. С такой кромкой окно потело бы уже при влажности 33%. У исправного окна край в мороз держит 8–12 °C, и полоска внизу проступает при влажности примерно от 46 до 60%.
«Тёплая рамка» — термин продавцов, в нормативе его нет. Дистанционная рамка для стеклопакета по ГОСТ 24866-2014 бывает из алюминия, нержавеющей стали, стеклопластика и металлопластика, в том числе с терморазрывом. Переплата оправдана там, где влажность выше средней: кухня, детская. Если мокнет не стекло, а стена вокруг, про конденсат на откосе есть отдельный разбор.
Толщина и вес: что влезает в профиль
Толщина стеклопакета в пластиковых окнах — не свободный параметр, её задаёт профиль. Пакет садится в фальц (паз внутри рамы), а снаружи его держит штапик. По ГОСТ 24866-2014 пакет бывает от 14 до 60 мм, но в паз он должен зайти не меньше чем на 14 мм, а штапик — закрыть кромку.
Предел толщины задаёт не ГОСТ, а системодатель — завод, который разработал профиль. В системах VEKA это 32 мм у Euroline, 42 мм у Softline 70 и 52 мм у Softline 82 и Alphaline 90. Поэтому тройной стеклопакет в узкий профиль не встанет: не хватит глубины фальца.
Вес по типам:
- однокамерный 4-16-4 толщиной 24 мм — около 20 кг/м²;
- двухкамерный 4-10-4-10-4 — около 30 кг/м² при толщине 32 мм;
- двухкамерный 6-14-4-14-4 с наружным стеклом 6 мм — около 35 кг/м².
Створка 0,8 на 1,4 м — это 1,12 м² стекла. При 30 кг на квадратный метр один стеклопакет в ней весит около 34 кг, рамка створки идёт сверху. ГОСТ 30674-2023 рекомендует держать общую массу створки в пределах 100 кг, точные пределы задают системодатель и производитель фурнитуры. Про вес створки и предельные размеры есть отдельный материал.
Подбор под конкретную ситуацию
- Квартира на оживлённой улице. Двухкамерный с разной толщиной стёкол и разными камерами, например 6-14-4-12-4: одинаковые стёкла резонируют на одной частоте, разные гасят шум лучше. Децибелы даёт протокол испытаний окна в сборе: по ГОСТ 23166-2024 класс В — это 31–33 дБА, класс А — выше 36 дБА.
- Северная сторона и холодная комната. Двухкамерный с и-стеклом внутрь и аргоном, вроде 4И-14Ar-4-14-4. Если из окна дует, а не тянет холодом от стекла, сначала имеет смысл перевести окно в зимний режим, а не менять пакет.
- Южная сторона с перегревом. Наружное стекло солнцезащитное, внутреннее энергосберегающее.
- Первый этаж. Наружное стекло — триплекс: он держится в проёме даже разбитым. Закалённое эту задачу не решает: оно осыпается целиком и открывает проём. Класс берут от Р1А, а против проникновения — от Р6В, это уже взломостойкость.
- Дача с сезонным проживанием. Однокамерный с энергосберегающим стеклом: дом не отапливают постоянно, третье стекло не отработает.
- Панорамное остекление. Двухкамерный с солнцезащитой и закалкой, рамка с терморазрывом.
- Детская. Внутреннее стекло триплекс или закалённое, рамка тёплая, влажность в комнате в пределах 30–45%.
Как проверить стеклопакет при приёмке
Маркировка. Её наносят на дистанционную рамку: формула, дата, изготовитель. У закалённого и многослойного стекла клеймо оставляют видимым.
Проверка энергосберегающего стекла огоньком. К стеклу подносят зажигалку и считают отражения. Если один огонёк отличается по оттенку, на этой поверхности есть низкоэмиссионное покрытие. Все одинаковые — покрытия нет, что бы ни стояло в договоре.
Геометрия. Отклонения по размерам для пакета до 2000 мм: ±2,0 мм у однокамерного, ±3,0 мм у двухкамерного. Разность диагоналей до 1500 мм — не больше 3 мм.
Что дефектом не считается. Радужные разводы под углом меньше 60° к стеклу, полосы Брюстера (цветные полосы от интерференции света) и лёгкое линзование (выгиб стёкол от перепада давления) ГОСТ 24866-2014 признаёт нормой. А кольца Ньютона, когда стёкла касаются, — дефект.
Запотевание. Конденсат на комнатной поверхности стекла браком не считается: по ГОСТ 24866-2014 при влажности выше 60% он возможен и на исправном пакете. Брак — влага внутри камеры, это разгерметизация. Такой пакет меняют по гарантии, заменить стеклопакет можно без снятия рамы.
